△  繼保之星-Z70 手持式數模一體繼電保護測試儀

反時限保護元件是動作時限與被保護線路中電流大小自然配合的保護元件，通過平移動作曲線，非常方便實現全線的配合。 反時限過電流保護的動作時限與被保護線路故障電流的大小有關，故障電流越大，動作時限越短，反之，故障電流越小，動作時限越長。 IEC反時限特性解析式分為三種，即標準反時限、非常反時限、極端反時限，各種反時限特性公式如下：

下面使用繼保之星-Z70 手持式數模一體繼電保護測試儀進行反時限保護的調試。

1）保護定值控制字設置：

2）保護壓板設置：

點擊“運行設置”——“壓板設置”，將“電流III段”軟壓板置“1”，其他壓板置“0”。

裝置相間電流及零序電流均帶有定、反時限保護功能，通過以上設置控制字選擇反時限方式，此時裝置自動退出定時限Ⅱ、Ⅲ段過流及Ⅱ、Ⅲ段零序電流元件，相間電流Ⅲ段和零序電流Ⅲ段的功能壓板分別變?yōu)橄嚅g電流反時限及零序電流反時限功能投退壓板。

根據定值反時限指數為0.02，表示使用一般反時限公式，其中電流反時限基準Ip=0.05A，電流反時限時間0.14Tp=1s。

注： 零序反時限可參考電流反時限試驗方法。

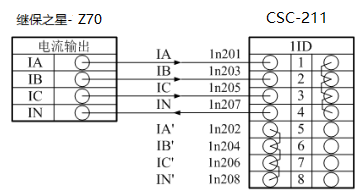

△ 反時限保護接線圖

將繼保之星-Z70 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”、“IN＇”（非極性端）端子短接，將“IN”（零序電流極性端）端子接回測試儀的電流輸出端“In”。 將測試儀的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連，將測試儀的“+KM”與保護裝置的公共端相連。

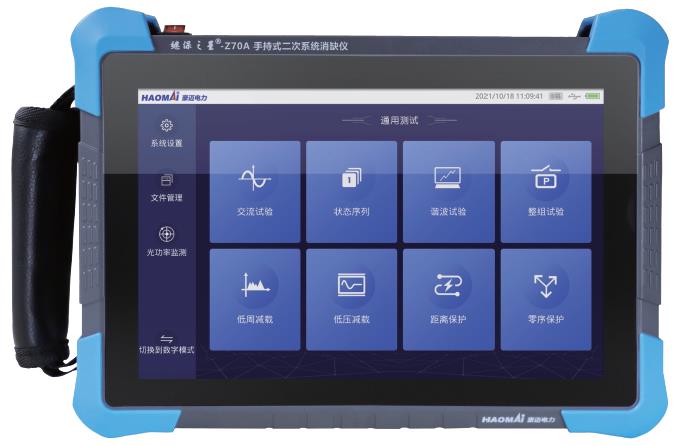

繼保之星-Z70 軟件主界面包含各種常見測試模塊，點擊“切換到數字模式”可實現模擬量模式與數字模式切換。

△ 軟件主界面

輸入電流與理論動作時間關系表：

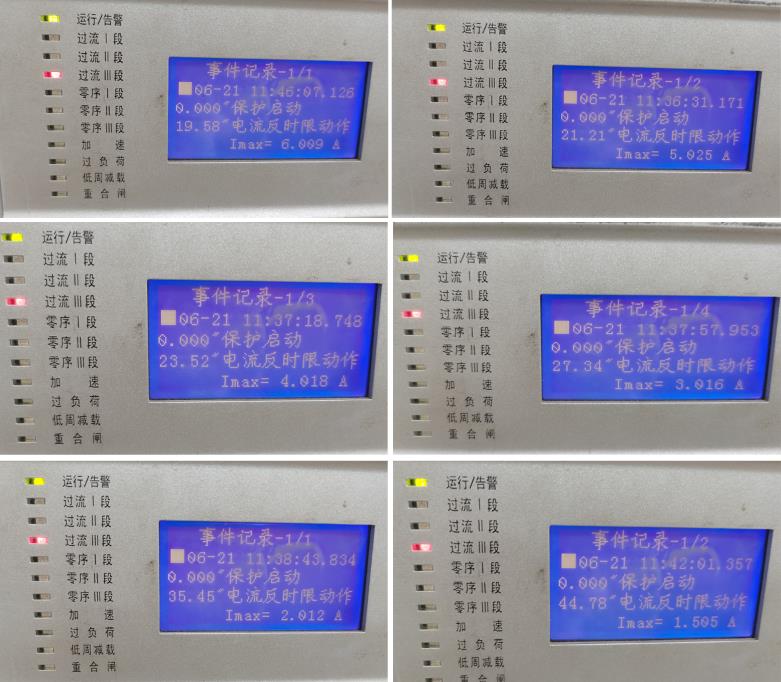

實際加量時，在交流試驗中分別設置以上電流后，點擊運行。 各電流對應的實際動作情況如下圖。

△ 反時限保護動作報文

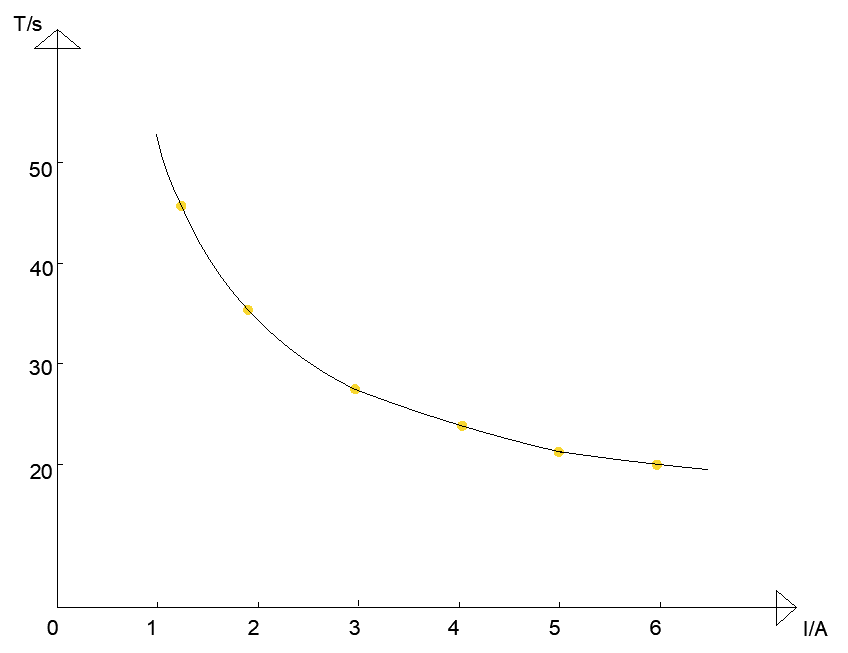

根據實驗結果，繪制出反時限保護的動作曲線：

△ 反時限保護動作曲線
