配網互感器測試方法及結果分析
發布時間：2025/03/31武漢市豪邁電力自動化技術有限責任公司
配電環網柜互感器數量龐大，生產廠家眾多，運維繁瑣，若損壞后再更換，沒有預判性，可能還存在其他隱患； 若按年限定期批量更換可能造成浪費和停電現象。
某供電公司轄區部分環網柜出現故障，為全面掌握各區局配電自動化環網柜CT存在的問題，選取曾發生過開關誤發信、漏發信等現象的五個區局，現場對23個CT進行測試，其中16個CT存在明顯缺陷，其他7個CT都為更換過的CT，且存在一定隱患。 下面簡單介紹本次試驗方法和結果分析。

1

試驗設備

CTP-220P 互感器測試儀 主要技術特點：
  • 滿足各類CT（保護類、計量類、TP類等）、PT的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試要求。
  • 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
  • 滿足GB1208（IEC60044-1）、GB16847（IEC60044-6）、GB1207等各類互感器標準，根據互感器類型和級別自動選擇適合的標準進行測試。
  • 基于低頻法測試原理，能應對拐點高達30kV的CT測試。
  • 可存儲2000組測試數據，掉電不丟失。 試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成word格式報告。
  • 操作簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試。 除負荷測試外，CT其他各項測試都采用同一種接線方式。

2

試驗方法

直阻測量： 四端法
極性測量： 直流法
勵磁（伏安）特性測量： 低頻法，二次側施加低頻電壓
變比、角差比差測量： 電壓法，根據勵磁特性和CT/PT數學模型計算

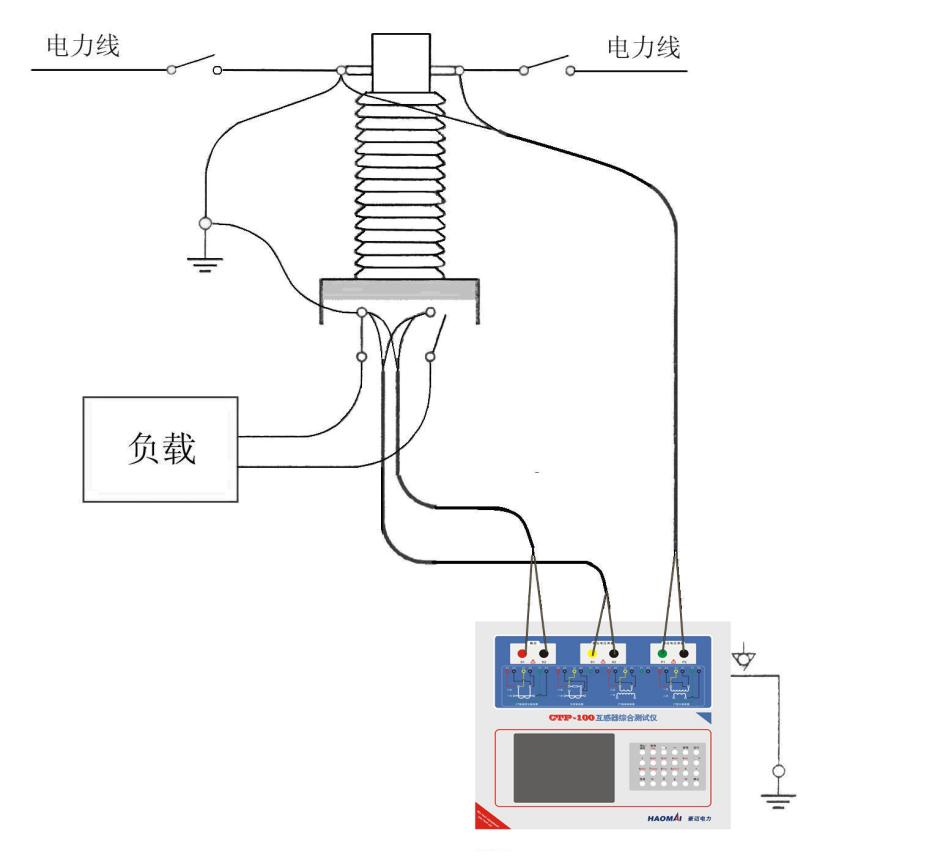

△ 試驗接線

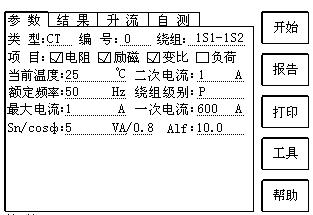

△ 參數設置

3

試驗項目

1）二次繞組直流電阻測量
2）極性檢查
3）變比、比差、角差測量
4）勵磁特性(伏安特性)
5）計算10％（或5％）誤差曲線
6）儀表保安系數（FS）
7）CT準確級

8）二次負荷

4

試驗結果

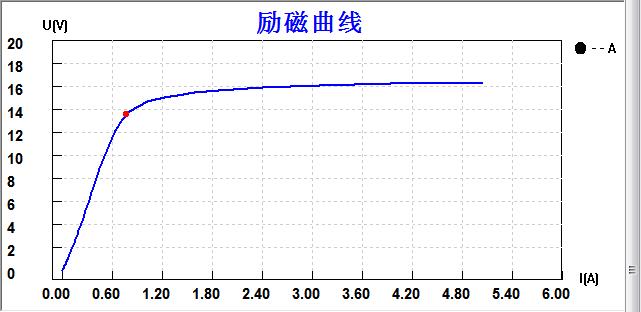

勵磁信息:
結果
值
結果
值
拐點電壓Vkn:
13.623 V
不飽和電感Lu:
0.05 H
拐點電流Ikn:
0.77948 A
剩磁系數Kr:
0.90
極限電動勢Eal:
12.02 V
二次時間常數Ts:
0.23 s
復合誤差εal:
1.26 %
實測準確限值系數ALF:
13.70

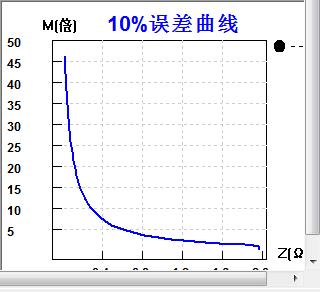

誤差10%取整數據:

序號
10%->Z[Ω]
10%->M[倍]
序號
10%->Z[Ω]
10%->M[倍]
1
0.7612
4.0000
7
0.0776
28.000
2
0.3702
8.0000
8
0.0629
32.000
3
0.2350
12.000
9
0.0513
36.000
4
0.1663
16.000
10
0.0424
40.000
5
0.1252
20.000
11
0.0349
44.000
6
0.0969
24.000
12
0.031
46.359

負荷信息:

結果
值
結果
值
實測負荷:
0.91
阻抗:
0.04
功率因數:
1.00








5

結果分析

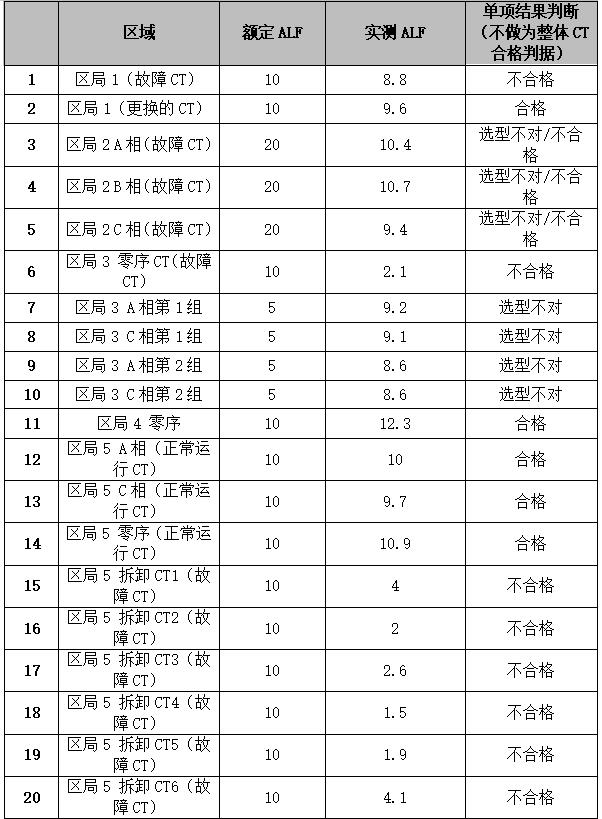

1）CT準確限值系數ALF測試結果統計表 （根據要求CT的選型為10P10，判斷依據： 實測值大于或等于額定值）

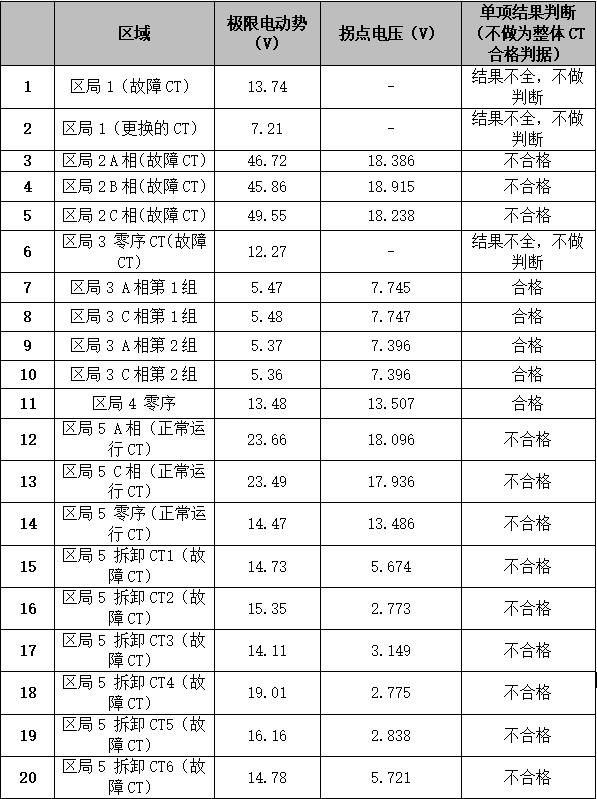

2）拐點電壓統計表 （判斷依據： 拐點電壓大于極限電動勢）

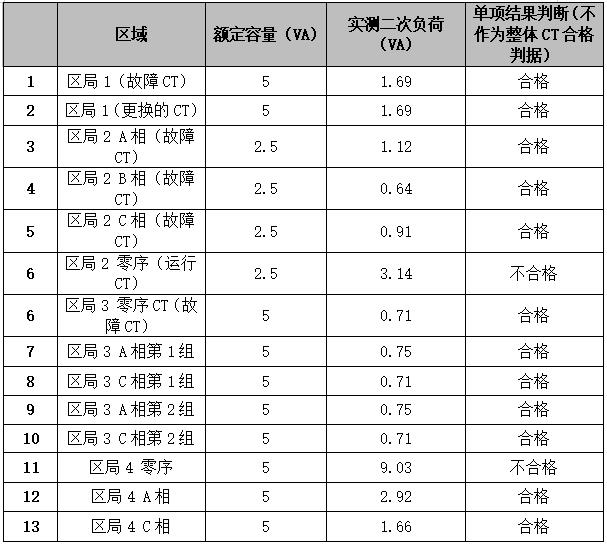

3）實測二次負荷統計表 （根據要求CT的額定容量為5VA，判斷依據： 實測二次負荷小于額定容量）



拐點電壓不滿足條件可能造成的故障現象 ： 不滿足復合誤差要求，CT會在線性段工作，造成誤動。
二次負荷不滿足要求可能造成的故障現象： CT本體會燒壞甚至越級跳閘等。
注意事項：
選型的合理性： 1）嚴格把控相關流程，保證備件的可靠性； 2）運行維護過程中不能選擇參數相似或者相同的互感器直接更換。
互感器測試的必要性： 1）品控、入網檢測嚴格把關； 2）倉庫聯調必須抽檢； 3）現場安裝交接試驗必須做相關檢測； 4）運行維護需要更換CT時一定要做好檢測。
互感器是保證保護動作可靠、靈敏、速動的關鍵設備，只有做到層層把關，嚴格檢測才能提高用電安全可靠性。



?
